技術図面を支える
寸法・尺度・レイヤー・スナップ

作図サポート機能の違い

DraftingCAD と DraftingCAD Pro では、作図サポート機能の範囲と規模が異なります。

機能は Mac版 / Windows版および版により異なる場合があります。

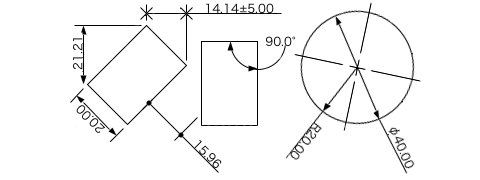

製図に必要な寸法線

水平、垂直、平行、垂線、直径、半径、角度寸法などに対応し、起点・末端記号、 表示位置、引出し線、公差値、単位シンボルの有無まで細かく設定できます。 寸法を図形にリンクすると、サイズ変更時に数値も連動して更新されます。

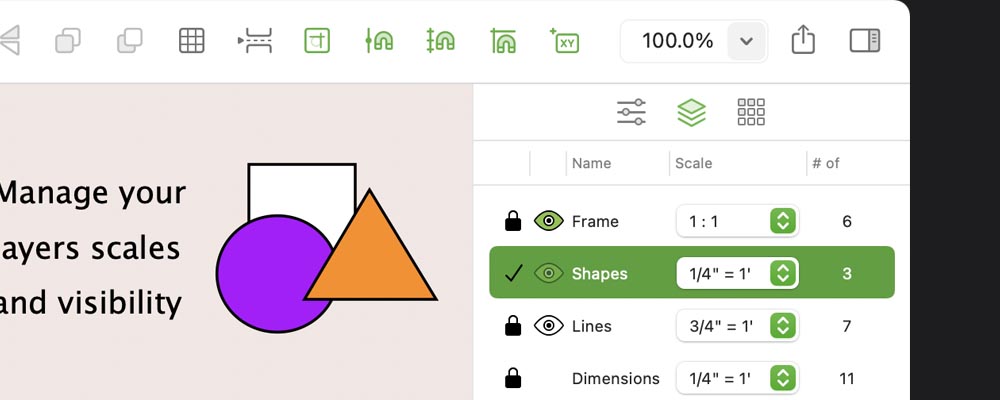

レイヤー管理

レイヤー数に制限なく、壁、寸法、設備、注記などをレイヤーで分離できます。 表示/非表示やロックを使い、複数の設備案や配置案を比較しながら検図できます。 レイヤーごとに尺度を変えれば、平面と断面・展開図を同一ドキュメント内で扱うこともできます。

スナップと位置合わせ

グリッド、角度、オブジェクトへのスナップを使って、端点・中点・中心を基準に正確に配置できます。 スマートスナップにより、既存図形の端点や交点へ素早く吸着できます。 Select Special や線形/円形複製で、複雑な配置や整列作業も効率化できます。

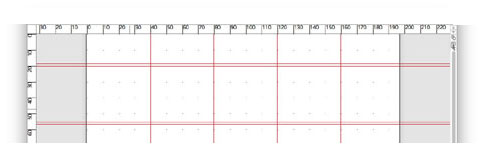

ガイドと尺度・単位

ガイド線は印刷されない補助線として、図面上の位置合わせや整列に使えます。 カスタム尺度の作成、レイヤーごとの尺度設定、英米法/メートル法の切り替えに対応し、 大規模図面や複合図面でも実寸を保ったまま作図できます。

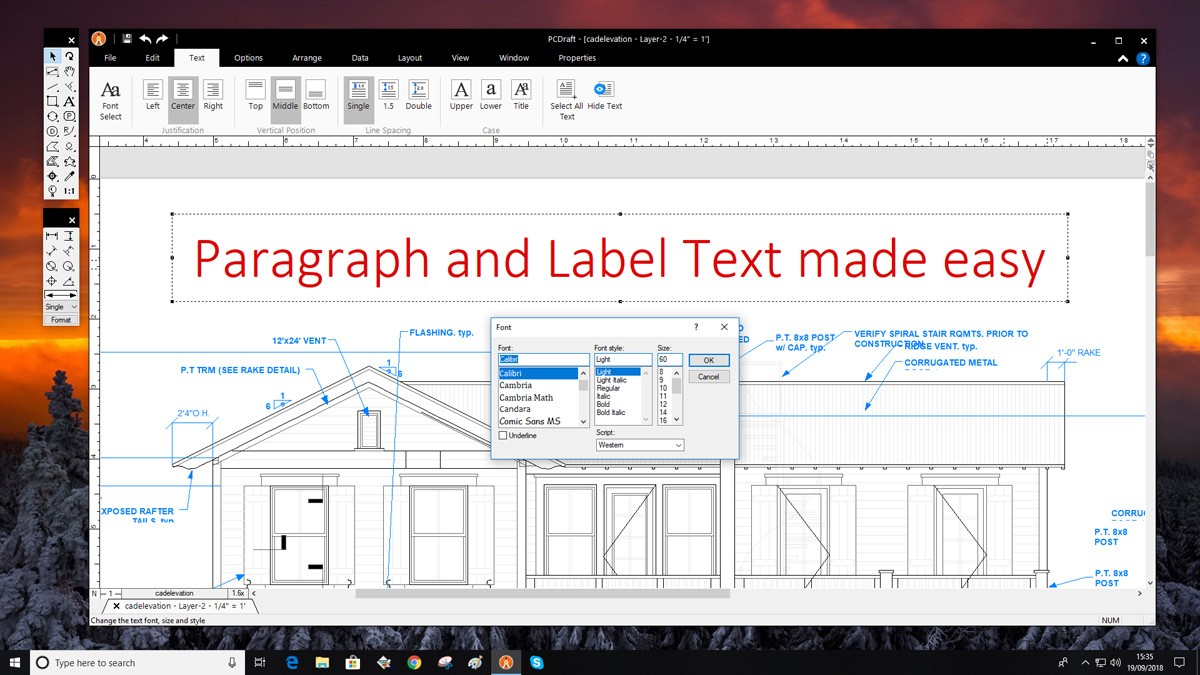

注記・テキスト

フォント、サイズ、回転、着色、行揃え、行間を調整し、図面注記や補足説明を読みやすく配置できます。 Mac版ではアウトラインテキストや Text Flow による欄外しにも対応します。

設計実務に役立つ確認・管理機能

• 面積自動計算で、円や長方形だけでなく複雑な図形の面積も確認
• 周囲長の表示により、外周や部材長の確認を効率化
• 統合データベースで、部材名・数量・価格などの情報をオブジェクトに紐付け
• レポート機能で、部材表・数量表など図面内容の一覧を出力
• 複数レイヤーを使い、構造・設備・注記・比較案を分けて管理

レイヤーを使った図面の説明・共有については 図面レビュー・共有機能、 DWG/DXF 連携については 対応ファイル形式 もご覧ください。
