DraftingCAD / 作図サポート機能
間取り・配置図を支える
寸法・尺度・スナップの基本機能
基本寸法線、スナップ、尺度設定、テキスト入力など、日常の2D作図を支える機能を備えています。 図形連動寸法、公差付き寸法表記、無制限レイヤー、大判図面、DWG/DXF 連携が必要な場合は DraftingCAD Pro をご検討ください。
作図サポート機能の違い
DraftingCAD と DraftingCAD Pro では、作図サポート機能の範囲と規模が異なります。
| 項目 | DraftingCAD | DraftingCAD Pro |
|---|---|---|
| 用途 | 間取り図・配置図・案内図のサイズ付け、簡易レイアウト | 建築・設備・機械図面の製図、検図、部材管理 |
| 寸法線（基本） | 垂直・水平・円・角度など基本タイプ | 同左 |
| 連動寸法・寸法書式 | — | 図形と連動して数値更新。末端記号、引出し線、公差、ラベル等を調整 |
| レイヤー | 最大 5 レイヤー。尺度・表示/非表示を設定 | 制限なし。構造・設備・注記・比較案をレイヤー分離 |
| 尺度・単位 | カスタム尺度、レイヤー別尺度、英米/メートル法 | 同左（大規模・複合図面向け） |
| 図面サイズ | 最大 17×17 inch（約 43×43 cm） | Mac: 1780×1780 inch / Win: 178×178 inch |
| 位置合わせ | スナップ、ガイド（Mac）、原点・datum 編集 | 同左＋ Select Special、線形/円形複製 |
| 部材・数量管理 | — | 統合データベース、レポート（部材表・数量表など） |
| CAD 連携 | 画像入出力中心 | DWG/DXF 読み書き |
機能は Mac版 / Windows版および版により異なる場合があります。

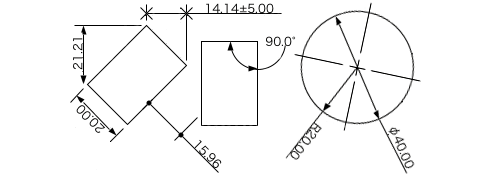

基本寸法線
水平、垂直、平行、垂線、円の直径/半径、角度寸法など、図面にサイズを記入する基本タイプに対応します。 間取り図、配置図、説明図など、サイズを伝える日常作図向けです。

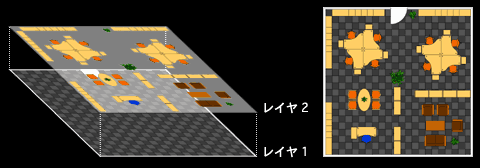

レイヤー（最大 5）
最大 5 レイヤーまで作成でき、レイヤーごとに尺度や表示/非表示を設定できます。 家具・壁・注記など、簡単な図面整理に向いています。

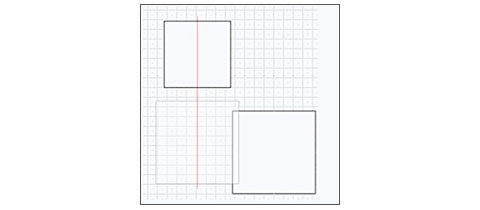

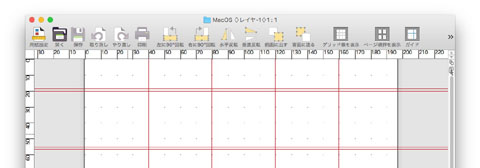

スナップ・ガイド・尺度
グリッドやオブジェクトへのスナップで端点・中心を合わせながら作図できます。 Mac版ではスマートスナップ、ガイド線による位置合わせにも対応します。 カスタム尺度の作成、レイヤーごとの尺度設定、英米法/メートル法の切り替え、尺度定規・標準定規の表示にも対応します。

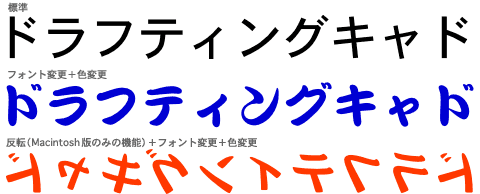

テキストと補助機能
- テキスト入力：フォント、サイズ、行揃え、行間、回転、着色に対応
- アウトラインテキスト（Mac版）：文字を図形として扱い、見出しや図面タイトルにも活用
- 原点・datum 編集：選択オブジェクトの位置・サイズを絶対/相対で変更
- 面積自動計算：円や長方形だけでなく複雑な図形も自動算出
- 周囲長の表示（Mac版）：図形の外周長を確認
連動寸法、公差表記、無制限レイヤー、大判図面、レポート、DWG/DXF 連携が必要な場合は、 DraftingCAD Pro をご検討ください。
