DraftingCAD Pro / 付属シンボルライブラリ

建築部品・設備記号・電子記号を
ドラッグ&ドロップで再利用

DraftingCAD Pro のライブラリパレットから、よく使う図形や記号をドラッグ&ドロップで配置できます。建築図面、設備図面、電子回路図、フローチャートで使う部品や記号を効率よく再利用でき、自作した図形も登録して使えます。

2,000+総収録シンボル数の目安

1,000+建築・図面用シンボル

450+電子記号

500+フロー・業務向け記号

標準ライブラリの内容

DraftingCAD と DraftingCAD Pro では、付属シンボルの用途と収録内容が異なります。

項目	DraftingCAD	DraftingCAD Pro
用途	間取り図、配置図、案内図、簡易レイアウト	建築図面、設備図面、電子回路図、配置計画図

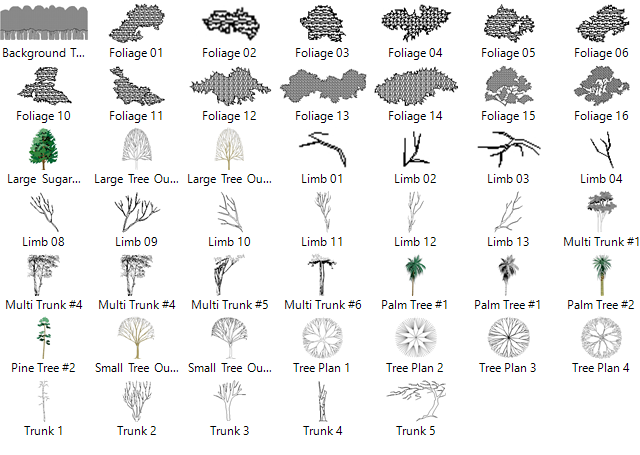

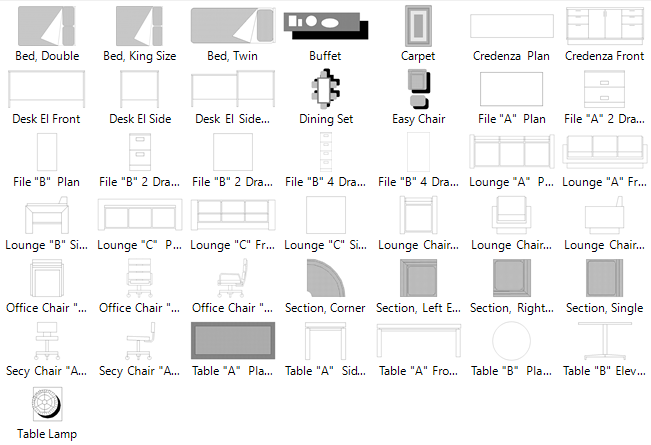

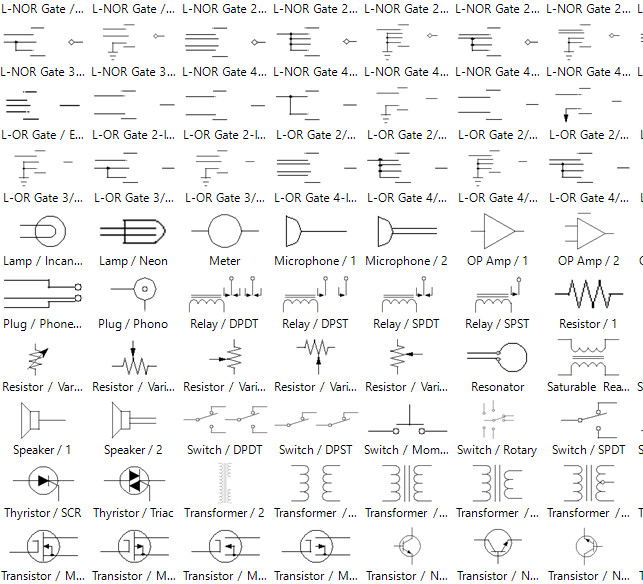

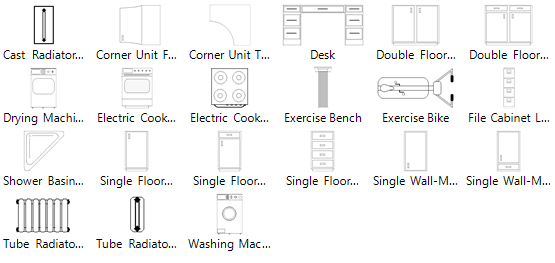

登録シンボル	約 500 点。人物、自動車・トラック、樹木、家具、組織図・文房具イラスト、フローチャート部品、罫（フレーム）など	約 2,000 点。窓・ドア・屋根・階段など建築部品（1,000+）、電子部品・ロジック記号・配線記号（450+）、設備・電気配線記号、樹木・植栽、フローチャート・ネットワーク図部品、家具・車など
自作登録	描いた図形をシンボルとして登録し、ライブラリから再利用できる	部品・注記・図面枠などをライブラリに登録し、同様に再利用できる

収録数・内容は版やプラットフォームにより異なる場合があります。

間取り図や案内図中心の作図でよければ、 DraftingCAD もご検討ください。
